GaN- en SiC-transistors zijn basisvoedingsapparaten gemaakt van materialen met brede bandgap. Beide verbeteren de efficiëntie, verminderen stroomverlies en ondersteunen sterke prestaties in veeleisende systemen, maar ze dienen verschillende doelen. GaN wordt vaak geassocieerd met snellere schakelingen en kleinere ontwerpen, terwijl SiC beter geschikt is voor hogere spanningen en vermogen. Dit artikel geeft informatie over hun kenmerken, verschillen, toepassingen en selectiecriteria.
Wat zijn GaN- en SiC-stroomapparaten
GaN- en SiC-transistors zijn krachtapparaten die zijn gemaakt van halfgeleidermaterialen met brede bandgap. GaN staat voor galliumnitride, en SiC staat voor siliciumcarbide. Beide worden gebruikt in vermogenselektronica omdat ze elektrische stroom efficiënter verwerken dan traditionele siliciumapparaten.
Deze transistors ondersteunen snellere schakelingen, lager vermogensverlies en sterkere werking onder veeleisende elektrische omstandigheden. Ze zijn fundamenteel in moderne elektronische systemen omdat ze helpen de efficiëntie te verbeteren, energieverspilling te verminderen en kleinere, krachtigere energieontwerpen mogelijk maken.
Waarom GaN en SiC in verschillende energiesystemen worden gebruikt
GaN en SiC zijn beide halfgeleidertechnologieën met brede bandgap, maar ze worden meestal geselecteerd voor verschillende vermogensdoelen.
GaN-apparaten worden vaak gebruikt in systemen die profiteren van zeer snelle schakeling en compacte vermogenstrappen. Hun hogere bedrijfsfrequentie ondersteunt kleinere magnetische componenten, condensatoren en omzetterconfiguraties. Dit maakt GaN zeer geschikt voor compacte laders, hoogfrequente DC/DC-omzetters en andere ruimtebeperkte vermogensontwerpen.
SiC-apparaten worden vaker gebruikt in systemen die hogere spanningen, grotere stromen en zwaardere bedrijfsomstandigheden moeten verwerken. Ze komen veel voor in industriële omvormers, elektrische voertuigen, boordladers, zonne-omvormers en andere hoogspanningsplatforms waar elektrische spanning en warmte zwaarder zijn.
Het belangrijkste verschil is niet dat één van de twee overal beter is. GaN en SiC voorzien in verschillende energiebehoeften. GaN wordt vaker gekoppeld aan hoogfrequente schakeling en kleinere omzetters, terwijl SiC vaker wordt gebruikt in systemen met hogere spanning, hoger vermogen en thermisch veeleisende systemen.
GaN vs SiC: Schakelen, spanning, thermiek en grootte-afwegingen
GaN en SiC bieden beide een hogere efficiëntie dan traditioneel silicium, maar hun voordelen komen tot uiting bij verschillende vermogenscondities. De belangrijkste verschillen komen meestal neer op schakelsnelheid, spanningsbereik, thermisch gedrag en systeemgrootte.
GaN staat bekend om snelle schakeling, die hogere frequentievermogensomzetting ondersteunt en kleinere passieve componenten zoals spoelen en transformatoren toestaat. Dit helpt de kaartruimte en de totale omvormer te verminderen, waardoor GaN een sterke optie is voor compacte, efficiënte voedingen.
SiC wordt vaker gebruikt wanneer de spannings- en vermogensvraag hoger is. Het presteert goed in systemen die een hogere busspanning, grotere stroom en zwaardere elektrische belasting moeten verwerken. Dit maakt het zeer geschikt voor tractieomvormers, industriële aandrijvingen, zonne-omvormers en andere hoogvermogenplatforms.
Thermische prestaties bepalen ook de keuze. Beide technologieën presteren beter dan silicium in veeleisende systemen, maar SiC wordt vaker gebruikt waar hogere temperatuurtolerantie en sterkere werking onder langdurige belasting nodig zijn. GaN wordt vaker gekozen waar snelle schakeling en kleinere omzettergrootte een grotere systeemwaarde bieden.
In de praktijk wordt GaN vaker gekoppeld aan kleinere, snellere en hogere frequentie vermogenstrappen, terwijl SiC vaker gekoppeld is aan systemen met hogere en hogere vermogens. Het verschil ligt vooral in de prioriteiten van de toepassing, niet in welke universeel beter is.
GaN en SiC prestatievergelijking
| Kenmerk | GaN | SiC |
|---|---|---|
| Belangrijkste kracht | Zeer snelle schakeling | Hoogspannings- en stroomafhandeling |
| Frequentiecapaciteit | Hoger | Hoog, maar lager dan GaN |
| Spanning bereik focus | Lager dan SiC in veel energietoepassingen | Hoger dan GaN |
| Thermische prestaties | Sterk | Sterk |
| Typische pasvorm | Compacte, snelschakelsystemen | Zware energiesystemen |

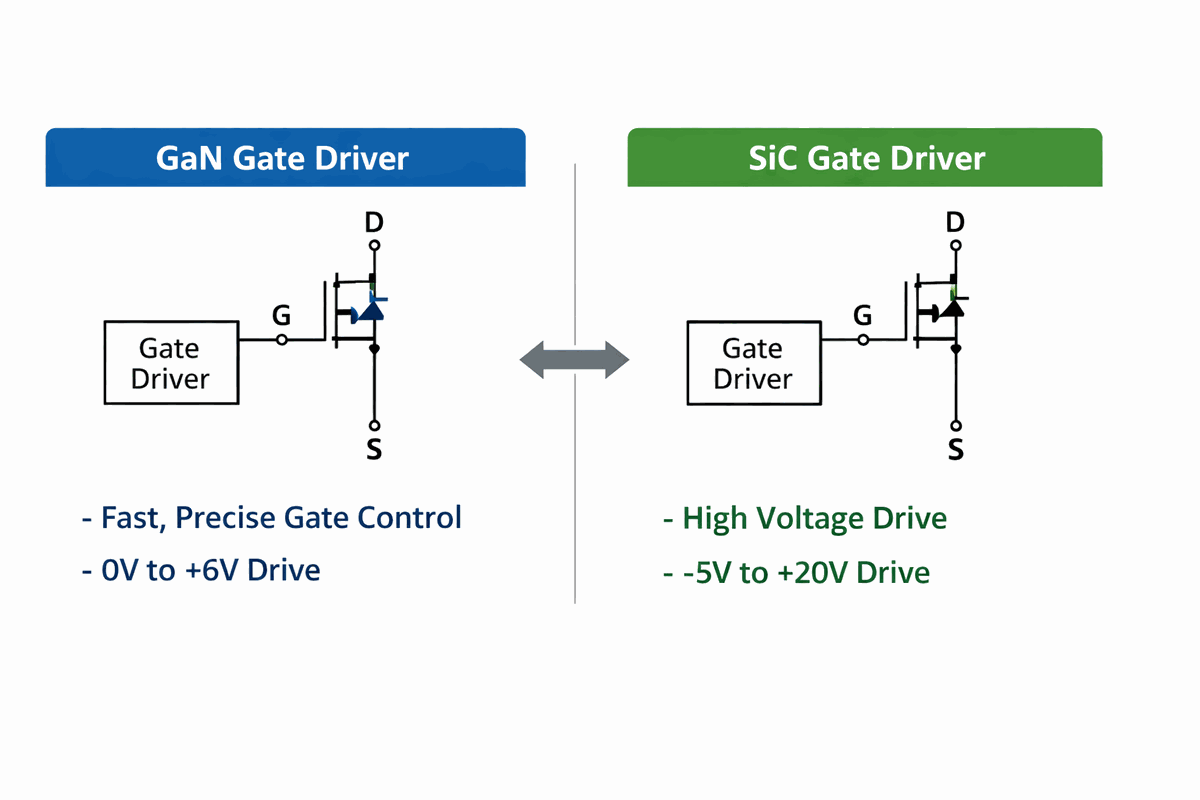

Gate Drive en Layout Behoeften voor GaN en SiC
De keuze van apparaten tussen GaN en SiC mag nooit alleen gebaseerd zijn op schakelsnelheid of spanningswaarde.
Gate-drive vereisten zijn een van de belangrijkste verschillen tussen GaN en SiC. SiC-apparaten vereisen vaak een hogere gate-drive spanning en, in sommige ontwerpen, een negatieve uitschakelspanning om stabiel schakelgedrag te behouden en onbedoeld inschakelen te voorkomen. GaN-apparaten werken meestal met verschillende gate-drive-condities en kunnen gevoeliger zijn voor drivergedrag, parasitaire inductantie en overshoot. Dit betekent dat de gatedriver geselecteerd en afgestemd moet worden volgens de technologie, en niet zonder verificatie hergebruikt moet worden.
De printplaatindeling heeft ook een sterke invloed op de echte schakelresultaten. Snelschakelende breedbandgap-apparaten zijn gevoeliger voor parasitaire inductantie, lusgebied, ringing en spanningsoverschrijving dan veel traditionele siliciumontwerpen. In GaN-circuits wordt dit vooral belangrijk omdat zeer snelle schakelranden de EMI kunnen verhogen en de lay-outkwaliteit een directe factor in de stabiliteit van omzetters kunnen maken.
Beschermingsontwerp is een ander onderdeel dat niet lichtvaardig kan worden behandeld. Overstroombeveiliging, spanningsmarge, thermische monitoring en veilig uitschakelgedrag moeten allemaal aansluiten bij de werkelijke bedrijfsomstandigheden van de omvormer. In compacte GaN-ontwerpen moeten beveiliging en lay-out vaak samenwerken om het rinkelen te verminderen, valse schakelingen te voorkomen en een schone werking bij hoge snelheid te behouden.
Toepassingen van GaN en SiC
Veelvoorkomende GaN-toepassingen
GaN wordt veel gebruikt in compacte en hoogfrequente energiesystemen. Typische voorbeelden zijn snelladers, hoogfrequente DC/DC-omzetters, telecomvoedingen, compacte omvormers en RF-stroomsystemen. Deze toepassingen profiteren van snelle schakeling en minder schakelverlies, wat kleinere magnetische componenten en een compactere omvormer mogelijk maakt. Als gevolg hiervan wordt GaN vaak gebruikt wanneer hoge efficiëntie en een kleinere systeemgrootte belangrijk zijn.
Veelvoorkomende SiC-toepassingen
SiC wordt vaak gebruikt in systemen met hogere spanningen en hogere vermogens. Typische toepassingen zijn elektrische voertuigaandrijflijnen, boordladers, tractie-omvormers, zonne-omvormers, industriële motoraandrijvingen en zware vermogensomzetters. Deze systemen stellen hogere eisen aan spanningsbehandeling, thermische stabiliteit en een langdurige stroomgebruik. Onder deze omstandigheden wordt SiC vaak geprefereerd omdat het goed presteert in elektrisch en thermisch veeleisende omgevingen.
Veelvoorkomende selectiefouten om te vermijden
| Veelvoorkomende Selectiefout | Waarom het problemen veroorzaakt |
|---|---|
| Kiezen op basis van slechts één voordeel | Een apparaat kan op één gebied goed presteren, maar toch slecht aansluiten bij de volledige elektrische en thermische vereisten. |
| Gate-driver vereisten negeren | GaN en SiC gebruiken niet altijd dezelfde gate-drive condities, waardoor drivermismatch de prestaties kan verminderen of de veilige werking kan beïnvloeden. |
| Met de focus alleen op de transistorprijs | Lagere apparaatkosten betekenen niet altijd lagere totale systeemkosten als verliezen, grootte of ondersteuningsbehoeften toenemen. |
| Ik controleer de werkelijke spannings- en stroomvraag niet | Een apparaat moet voldoen aan de werkelijke bedrijfsomstandigheden, niet alleen aan algemene prestatieclaims. |
| Uitzicht op thermische omstandigheden | Warmte beïnvloedt sterk de prestaties, betrouwbaarheid en operationele limieten in energiesystemen. |
| Aangenomen dat beide technologieën hetzelfde ontwerpprobleem oplossen | GaN en SiC hebben verschillende sterke punten, dus ze moeten niet in elk geval als directe matches worden behandeld. |
7 Conclusie
GaN- en SiC-transistors bieden beide duidelijke voordelen ten opzichte van traditionele siliciumapparaten, maar ze zijn niet geschikt voor dezelfde vermogensopdrachten. GaN is beter geschikt voor snelle schakelingen, hogefrequente en compacte systemen, terwijl SiC beter geschikt is voor hogere spanningen, hogere stroom en zwaarder vermogen. Een goede keuze hangt af van elektrische behoeften, de omstandigheden van gate-drive, thermische limieten, systeemdoelen en de juiste tests vóór het definitieve gebruik.
Veelgestelde Vragen [FAQ]
Wat is het verschil tussen GaN- en SiC-transistors?
GaN wordt vaker gebruikt voor snellere schakelingen en kleinere omzetters, terwijl SiC vaker wordt gebruikt voor systemen met hogere spanningen en hoger vermogen.
Is GaN beter dan SiC?
Nee, want GaN en SiC zijn ontworpen voor verschillende vermogens-, spannings-, frequentie- en thermische eisen
Wanneer moet ik GaN gebruiken in plaats van SiC?
Gebruik GaN wanneer hoge schakelfrequentie, compacte grootte en hoge vermogensdichtheid belangrijker zijn dan extreme spannings- of zware belastingcapaciteit.
Hebben GaN en SiC verschillende gatedrivers nodig?
Ja, omdat GaN en SiC vaak verschillende gate-drive spanning, timing en beschermingsstrategieën vereisen voor veilige schakeling.
Kan GaN SiC vervangen in hoogspanningssystemen?
Meestal niet, omdat SiC vaker wordt gebruikt waar hogere spanning, zwaardere belasting en zwaardere thermische omstandigheden vereist zijn.
